刺丝滚笼国家标准

添加时间:2020-08-27 点击量:

刀刺滚笼执行标准及技术要求

一、执行设计图:铁路工程建设通用参考图《铁路线路防护栅栏》通线(2012)8001

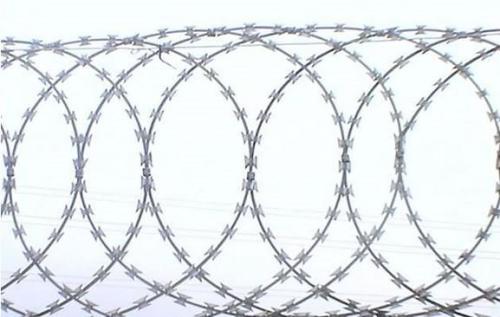

二、刺丝滚笼

 1、剌丝滚笼采用刀片刺绳绕圈后相临两圈每隔120度用刺丝连接卡固定,张开后形成蛇腹网状闭合后刀剌绳圈径为50cm,张开后每交叉圈安装间距20cm,直径不小于45cm。

 2、刀片刺绳由冲切钢板采用机械压轧在钢丝上成型,刀刺宽度22mm,两刃垂直间距15mm,刀刺纵向间距34mm,芯丝直径为2.5mm。刀片采用厚度0.5mm的Q195钢板冲切制作,芯丝由HPB300φ6.5mm高线钢丝冷拔加工。

 3、刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接,纵向拉筋与支架的连接采用φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置,其它跨度仅设置于立柱上部,支架与防护栅栏采用支架抱箍连接。对于已安装金属网片的防护栅栏,剌丝滚笼直接采用φ2.5mm的冷拔镀锌钢丝或刺网连接卡扣固定于金属网横片和金属丝上。

 4、剌丝滚笼的下缘距离钢筋混凝土铁路防护栅栏上缘的垂直距离为0.05m。

三、钢筋混凝土立柱金属网防护栅栏由立柱、网片及连接部件组成,防护高度1.8m。

 1、立柱:立柱采用C30钢筋混凝土预制,载面尺寸为120mm*120mm,高度2.2m。预制立柱时,于顶部中间位置预留42mm*42mm方孔,深度150mm,现场安装时插入带连接板并封口的Q235方管,并用封水材料填充缝隙,方管规格40mm*40mm,厚度2.5mm。矩管插入端长度150mm,外露部分向外折角30度,垂直高度300mm。在立柱相应位置预留三个φ12mm圆孔,安装时通过螺杆固定两侧连接板。

2、金属网片:金属网片采用Q235矩管边框,规格30mm*50mm,矩管厚度2.0mm;内部网丝采用HPB300φ6.5mm 高线钢丝冷拔加工,规格75mm*150mm(φ4.0mm),上部向外折角30度,垂直高度300mm。

 3、连接板与螺栓:立柱连接板、网片连接板采用90度折角Q235钢板,厚度4.0mm,根据不同使用位置分A、B、C三种形式。 连接板与螺栓均采用Q235钢,并镀锌量270g/m2 。
